產品用途：
XYD測試導線包是我公司根據電力系統現場試驗人員的實際需要開發的，是電力繼電保護、電氣試驗測試線。它廣泛適用于繼電保護現場，試驗室及其它試驗調試場所，也十分適用于儀器、儀表生產廠家作為儀器儀表配套測試連接線，提高產品的高可靠性。本電測導線具有連接方便（只需進行插拔連接），接觸電阻小、導線柔軟、絕緣性能好等特點。采用該電測導線，將大大提高現場試驗調試效率，方便現場試驗。
產品構造：
本耐壓測試線由三部分構成，即：插頭、連接導線、絕緣手柄三部分。插頭由彈簧桿、芯桿（H62銅）、插棒（H62銅）三種零部件組成，經過精細加工，用工藝組合成一體。在其表面鍍鎳加以保護，連接導線本體由Ф0.01mm無氧銅絲經絞合而成，外包丁睛聚乙烯絕緣層。（具有柔軟、耐壓高、強度大、韌性好等特點）。絕緣手柄插頭與連接導線，引進國外壓制工藝，通過注塑工藝制成。（特點：接觸電阻小、可靠性好、操作方便等）
技術指標：
1.導線耐壓：>2KV；
2.溫度：-30℃～90℃保持柔軟性；
3.常期通電電流：10A～15A；
4.插拔壽命：>2萬次；

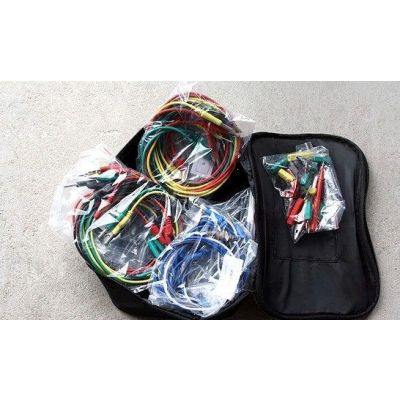

XYD測試導線包測試線配置
本公司根據電力系統用戶實用型測試線配置表。（可以根據用戶的需要自由組合配置）電流型 2.5mm2 紅、黃、綠、黑各2根 合計8根 配備為插拔件 電壓型 1.6 mm2 紅、黃、綠、黑各2根 合計8根 配備為插拔件 普通型 1.6 mm2 藍3根、白、棕各1根 合計5根 配備為插拔件 夾（鱷魚夾） 5mm（開口） 紅、黃、綠、黑各1只 合計4只 連接附件 10mm（開口） 紅、黃、綠、黑各1只 合計4只 連接附件 20mm（開口） 紅、黃、綠、黑各1只 合計4只 連接附件 插片（叉子） 4mm（內寬） 紅、黃、綠、黑各1只 合計4只 連接附件 6mm（內寬） 紅、黃、綠、黑各1只 合計4只 連接附件 8mm（內寬） 紅、黃、綠、黑各1只 合計4只 連接附件 針形插頭 Ф2mm 紅、黃、綠、黑各1只 合計4只 連接附件 過渡接柱 Ф7.8×50mm 紅、黃、綠、黑各1只 合計4只 連接附件 測試表筆 Ф10×125mm 紅、黑各1只 合計2支 線支連接 牛津箱包 290×190×75mm 灰1只 合計1只 注:PSCSX-1型、1.5型、2型、2.5型、3型、4型，分別是指導線長1米、1.5米、2米、2.5米、3米、4米，其余附件數量不變。
配置要求
線的長度、線的顏色、線的根數、插拔件、鱷魚夾、針形插頭、插片叉子、過渡接柱、測試表筆、線支連接、測試鉗、夾、叉、插可以根據用戶的需要自由組合配置。
